Kozlíkové čerpadlo na kejdu EP100-15-S
Popis
ORAMONT EP100-15-S | Kozlíkové čerpadlo na kejdu - 15kW

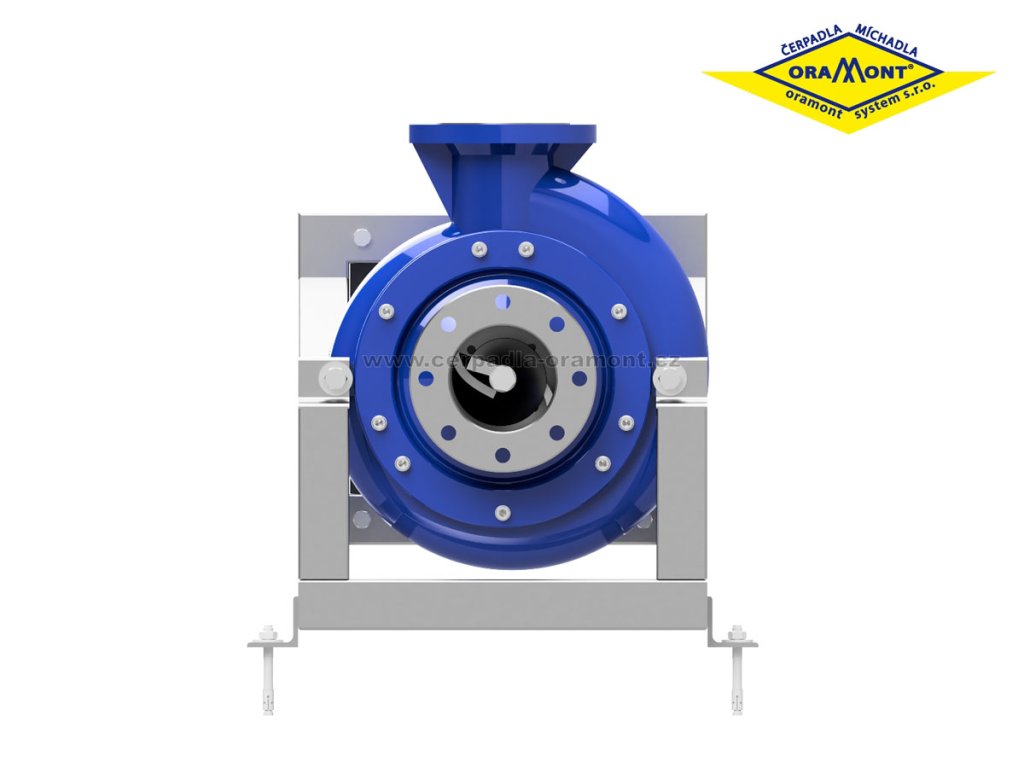

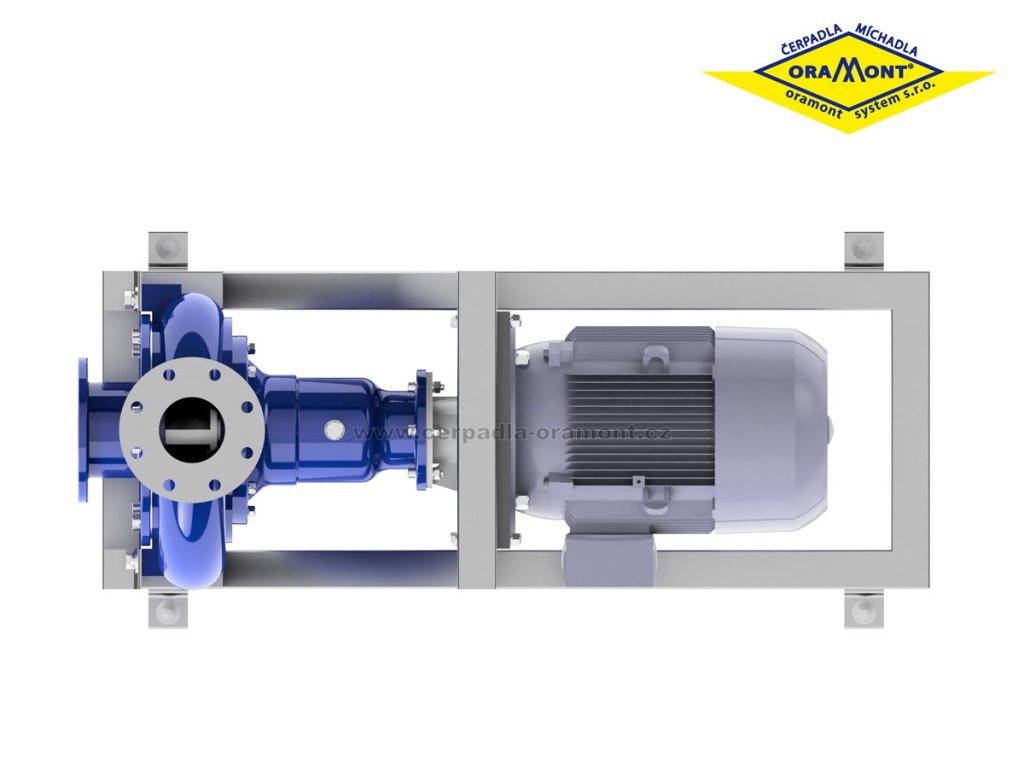

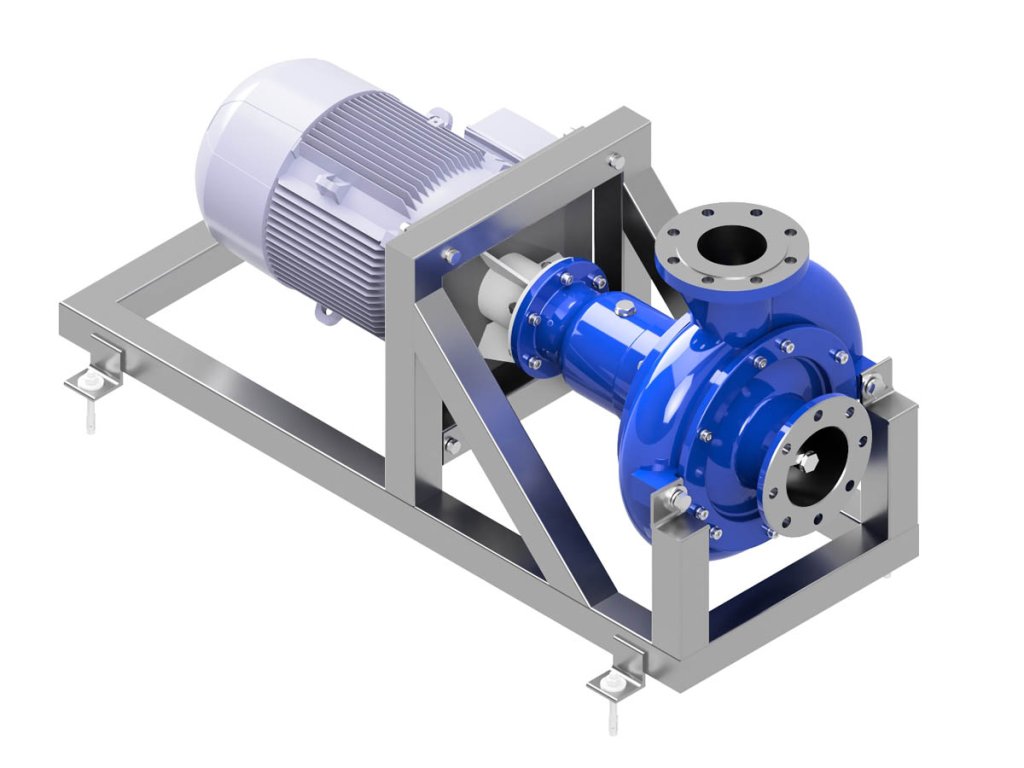

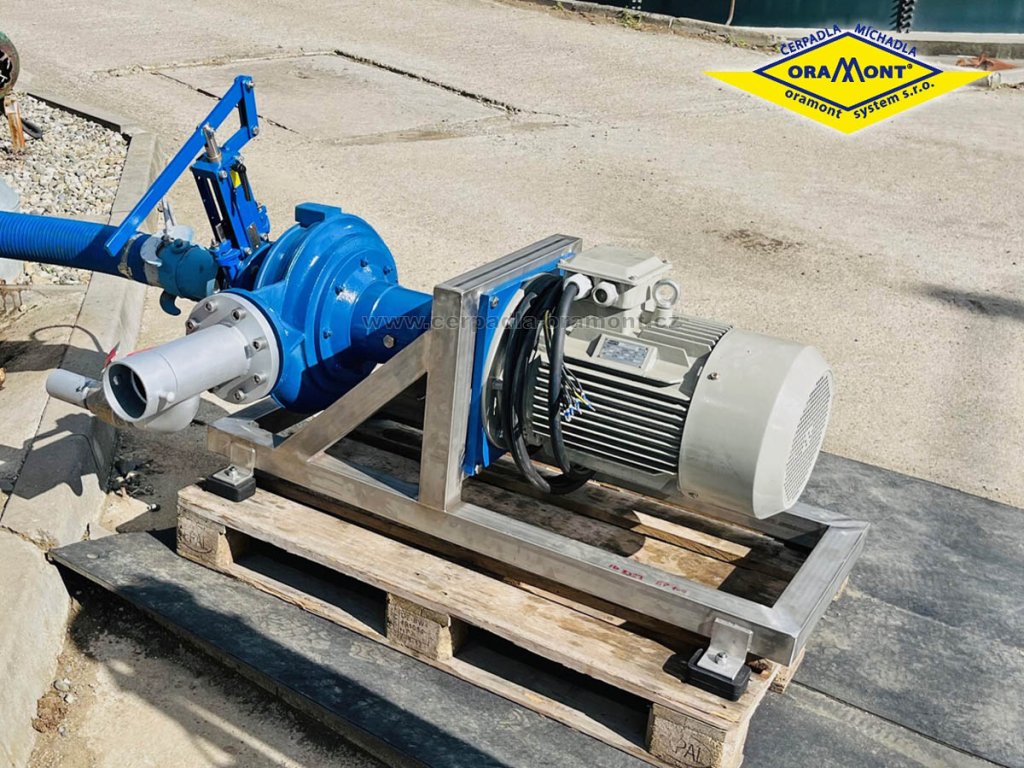

Kozlíkové kalové čerpadlo EP100 je jednostupňové, odstředivé horizontální čerpadlo bez samonasávací funkce. Vstup do čerpadla je přes axiální sací přírubu DN100 PN10/16 a výtlak je vyveden radiálním hrdlem DN100 PN10/16. Těleso čerpadla - spirální skříně jsou z litiny. Oběžné kolo je z otěruvzdorné litiny. Rotující části čerpadla jsou dynamicky vyváženy a axiální síly jsou kompenzovány hydraulicky. V tělesu čerpadla je hřídel je uložena ve dvou masivních valivých ložiskách. Těsnění čerpadla má na starost odolná vysokotlaká mechanická ucpávka, která je chlazená olejovou náplní. Tato ucpávka má dvojnásobnou odolnost tlaku, oproti standardním keramickým ucpávkám. Ucpávka má navíc pružiny uvnitř tělesa a díky této koncepci nedochází k zanášení pružin a ztrátě přítlaku. Oběžné kolo a hřídel tělesa čerpadla spojuje náboj - unašeč oběžného kola s integrovanými střižnými kolíky, které chrání hnací hřídel a ucpávku před poškozením v případě náhlého zaseknutí oběžného kola, vlivem nasátí tuhého předmětu. Elektromotor s efektivitou IE2 je osazen do masivního litinového obalu s žebrováním a nuceným chlazení vzduchem. Rotor je vyroben v kombinaci materiálu hliník / ocel. Elektromotor má 1420 otáček za minutu a je chráněn termokontakty ve vinutí.
Čerpadla řady EP přečerpávají nečistoty až do velikosti 65mm.
Výkonové parametry:
Výkon motoru - 15kW
Průtok - 3,78m3/min. | 226,8m3/hod.
Výška výtlaku - 14m | max.22m
Průchodnost čerpadlem - 65mm
Elektromotor:
- přírubový IE2
- 3x400V 50Hz
- výkon 15kW
- třída izolace F
- třída ochrany IP55
- tepelná ochrana termokontakty
Čerpaná kapalina: kaly, hovězí a vepřová kejda s obsahem sušiny do 12%, bez pevných nebo abrazivních látek, neagresivní, nekrystalizující, chemicky neutrální, vlastnostmi blízká vodě. Rozsah teploty kapaliny: od -10 °C do +100 °C. Maximální teplota okolí: + 40 °C. Příruby: PN 10/16 DIN 2533. Rozběh a ochranu motoru nutno provést dle platných norem nebo použít originální ovládací skříň.
Použití čerpadla EP100:
- čerpání hustých kalů
- čerpání hovězí nebo vepřové kejdy

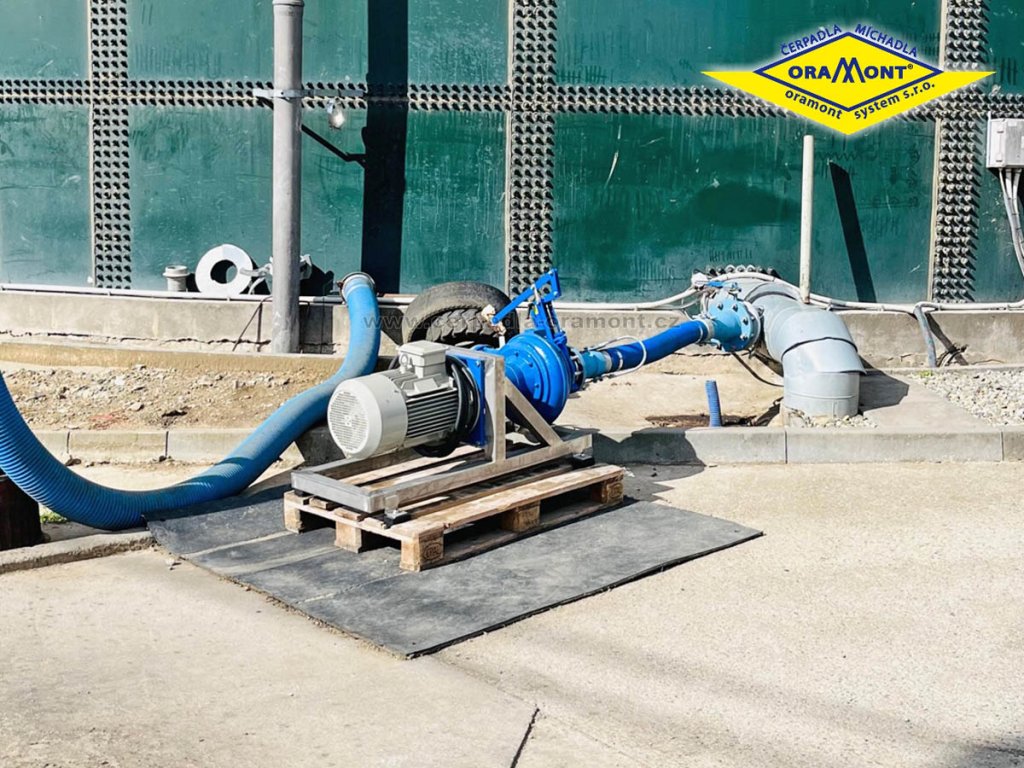

- na zrychlení gravitačního vypouštění skladovacích jímek na kejdu
- na zvýšení výkonu kejdovodu a prodloužení čerpací vzdálenosti
Technické údaje:
- hmotnost: 260kg
- délky kabelu: 5m
- vnější rozměry: 1287x600x535
- velikost nasávacího a výtlačného hrdla: DN100
Typy čerpadel EP - typové značení:
EP100 vstup a hrdlo DN100
EP100-15 elektromotor 15kW
EP100-15-S hrdlo s vertikálním výstupem nahoru
Hmotnost | 280 kg |
Výkon motoru (?) | 15 kW |
Požadovaný průtok (?) | 100 - 150 m3/hod |
Průchodnost čerpadlem (?) | 50 - 70 mm |
Napětí (?) | 400 V |
Velikost výtlačného hrdla (?) | DN100 |
Výbava stroje (?) | Ochranný labyrint, Ochranný systém hnacího ústrojí pomocí střižných kolíků |
