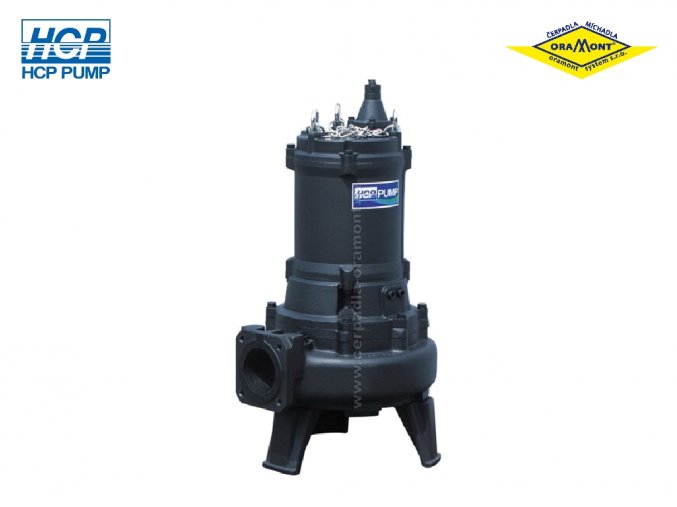

Těžké kalové čerpadlo na surové kaly HCP 100AFU47.5N WD 7,5kW 400V Výtlačné hrdlo: 100mm


Novinka Efekt lupa


Výkon: 5,5kW | Průtok: 60m3/hod | Dopravní výška: 11m

Použití: čerpání odpadních vod, fekálií, surových kalů, média s obsahem pevných, drobných a kusovitých částic, nasazení v kanalizačních soustavách, čerpacích stanicích a čistírnách odpadních vod.

Dostupnost Expedice do 48 hod
Můžeme doručit do
13.12.2018
Cena 76 956 Kč / ks včetně DPH
63 600 Kč / ks
Kód produktu 201027
Kategorie AF - čerpadla na surové kaly 0,4kW - 11kW (do 150m3/h)
Záruka 2 roky


HCP 100AFU47.5N WD | těžké kalové čerpadlo | 7,5kW 400V

Výkonové parametry čerpadla HCP 100AFU47.5N WD

Výkon: 7,5kW
Napětí: 400V
Proud:
16A
Průtok: Qn 60m3/hod (Qmax 156m3/hod)
Výtlak: Hn 13,5m (Hmax 17m)
Výtlačné hrdlo: 100mm
Průchodnost: 100mm
Oběžné kolo: U - vírové otevřené
Plovák:
ne
Detektor vody v ucpávce WD:
ano
Spouštěcí zařízení:
T100B
Max. teplota kapaliny:
35°C
Spínání:
Y - přímé
Kmitočet:
50Hz
Otáčky motoru:
1450 ot/min
Délka kabelu:
15m
Hmotnost:
105kg


Typová řada: AF - Těžká kalová čerpadla HCP

Použití čerpadla

Na odčerpávání odpadních vod, fekálií, surových kalů, média s obsahem pevných, drobných a kusovitých částic, nasazení v kanalizačních soustavách, čerpacích stanicích a čistírnách odpadních vod.

Popis konstrukce

Hydraulická část čerpadla včetně ucpávkové komory a horního krytu je vyrobena z šedé litiny, plášť motoru je z nerezové oceli ČSN 17 240. Kalová ponorná čerpadla HCP řady AF jsou vybavena dvojitými mechanickými ucpávkami mazanými stálou olejovou náplní, chráněná ze strany média guferem. Od velikosti 05 je materiál ucpávek SiC/SiC. Jako doplňková ochrana mechanické ucpávky proti nečistotám slouží přídavné gufero. Nejnovější elektromotor v suchém provedení je vybaven doplňkovou tepelnou ochranou. Kalová čerpadla velikostí 01 až 31 na 230V a velikostí 05 až 33 na 400V je možno dodat včetně integrovaného plovákového spínače – označení písmenem "F". Profesionální výroba, montáž a důkladná výstupní kontrola jsou zárukou nejvyšší kvality čerpadel HCP.

příslušenství k čerpadlům (není součástí čerpadla):

- Spouštěcí zařízení T100B
- Nerezové vodící tyče a prodloužený nerezový řetěz (délka dle požadavku zákazníka)
- Externí plovákový spínač MS1/10m; pro každé čerpadlo jsou potřeba vždy min.2 ovládací plováky
- Ovládací skříň QTD 10/23A-A-FOX+DS pro 1 čerpadlo (přímý start), nebo QTD 20/23A-A-FOX+DS pro 2 čerpadla (přímý start)

Spouštěcí zařízení čerpadla T100B (bez vodících tyčí) obsahuje:
Těleso spouštěcího zařízení, posuvný hák, horní držák vodících tyčí, nerez spouštěcí řetěz délky 4m.

Vybavení ovládací skříně:
Motorová relé; nastavitelná proudová ochrana, motorové pojistky, vypínač, hlavní vypínač, připojení plováků, sond a čidel, výstup na signalizaci, DS - vyhodnocení signálu čidla WD (průsak do ucpávky).

POZNÁMKA:
- Ovládací skříň QTD 20 - umožňuje automatické střídání a souběh dvou čerpadel
- Pro signalizaci havarijní hladiny je nutný ještě další 1ks plovákového spínače (MS1/10m)
- Rozvaděč není vybaven GSM hlásičem a nemá připojení pro dálkový přenos dat
- Rozvaděč je určen pro vnitřní instalaci -5°C až +40°C s maximální 50% relativní vlhkostí

Hmotnost 105 kg
Výkon motoru (?) 7,5 kW
Jmenovitý průtok (?) 50 - 60 m3/hod, 60 - 80 m3/hod
Jmenovitá výška výtlaku (?) 10 - 15 m
Průchodnost čerpadlem (?) 70 - 100 mm
Napětí (?) 400 V
Velikost výtlačného hrdla (?) DN100
Výbava stroje (?) Možnost připojení na SZ, Detektor vody - čidlo průsaku
Výrobce (?) HCP
