Vertikální nerezové čerpadlo na kejdu a digestát ORAMONT PVORM15


  • 1 z 9


Výkon: 15kW | Průtok: 172,8m3/hod | Dopravní výška: 14m

Použití: čerpání hustých kapalin jako jsou kaly, hovězí kejda, digestát z bioplynových stanic, silážní vody, odpadní vody a podobné kapaliny s obsahem sušiny do 12%. Řezací ústrojí je schopné rozmělnit slámu a podobné součásti obsažené v čerpaném médiu.

Dostupnost Zvolte variantu Na objednávku Na objednávku Na objednávku Na objednávku
Varianta
Můžeme doručit do
11.1.2019 11.1.2019 11.1.2019 11.1.2019
Cena 163 350 Kč 175 450 Kč 187 550 Kč 199 650 Kč od 163 350 Kč / ks včetně DPH
135 000 Kč / ks 145 000 Kč / ks 155 000 Kč / ks 165 000 Kč / ks od 135 000 Kč
Kategorie Vertikální čerpadla na kejdu a digestát s řezací přírubou a míchací tryskou
Záruka 2 roky


ORAMONT PVORM15 Vertikální nerezové čerpadlo 15kW na kejdu a digestát

Výkonové parametry čerpadla ORAMONT PVORM15

Výkon: 15kW
Napětí: 400V
Proud:
28,5A

Průtok: Qn 172,8m3/hod (Qmax 225m3/hod)
Výtlak: Hn 14m (Hmax 22m)
Výtlačné hrdlo: DN100
Průchodnost: 55mm
Max.hloubka ponoru: 3-6m
Max. teplota kapaliny:
40°C

Kmitočet: 50Hz
Krytí: IP68
Krytí ovládací skříně: IP44
Třída izolace vinutí: F
Otáčky motoru: 1460 ot/min
Spouštění: Y/D nebo softstartér
Množství oleje: 2l
Délka kabelu:
10m
Hmotnost:
250-300kg

Typová řada: PVORM - typová řada vertikálních nerezových čerpadel s řezacím ústrojím, míchací tryskou a upínací konzolí.

Použití vertikálního nerezového čerpadla

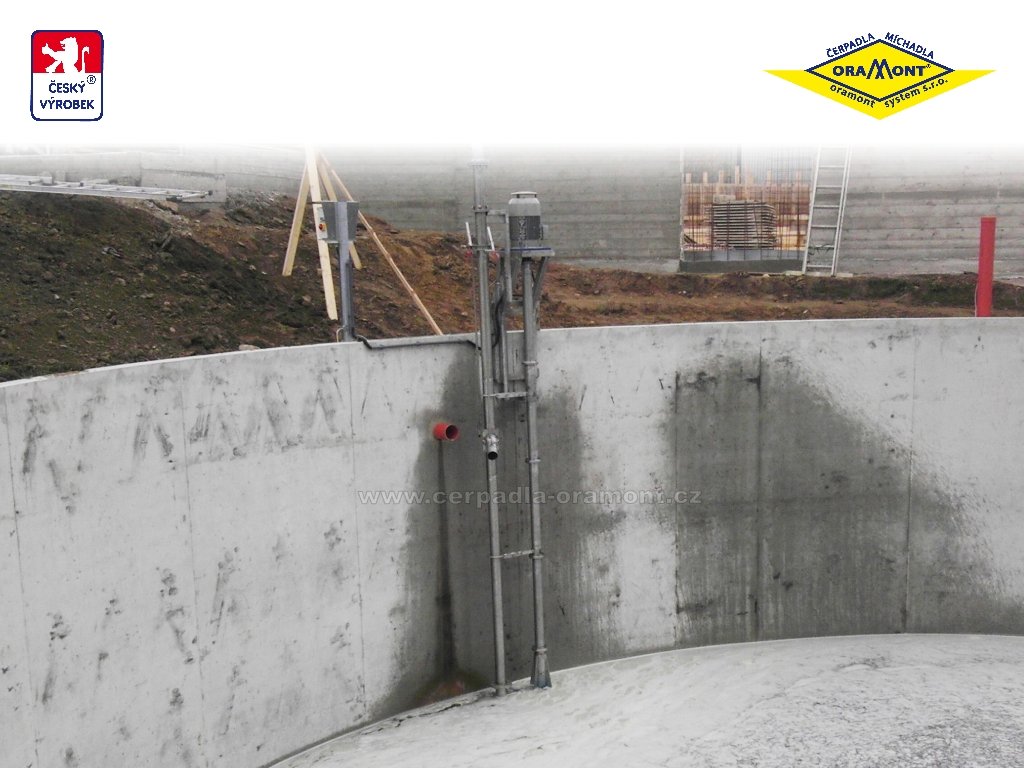

Na čerpání hustých kapalin a kalů. Vhodná jsou k čerpání hovězí kejdy, digestátu z bioplynových stanic a podobných kapalin s obsahem sušiny do 12%. Vertikální nerezové čerpadlo s řezacího ústrojím je ideální zejména do přípravných a přečerpávacích jímek pod úrovní terénu. Verze s míchací tryskou je vhodná k homogenizaci - rozmíchání malých jímek. Délka vertikálního čerpadla je variabilní (3-6m) a upravena dle potřeb zákazníka. Vertikální čerpadlo musí být pevně uchyceno k jímce.

Popis konstrukce

Nerezové vertikální čerpadlo pro husté kaly a kejdu je poctivý český výrobek firmy ORAMONT SYSTEM s.r.o. s robustní odolnou konstrukcí, která je vyrobena z nerezové oceli a litiny, což zaručuje maximální možnou odolnost proti působení čpavku a dalších agresivních látek vznikajících v kejdě a odpadních vodách. Nerezová vertikální segmentová čerpadla jsou vyrobena ve sloupovém provedení, kde elektromotor je v nadhladinové části jímky. Upevňovací a trubní konstrukce je z nerezové oceli. Typová řada vertikálních nerezových čerpadel PVORM je vybavena řezacím ústrojím, které je schopné rozmělnit slámu a podobné částice obsažené v čerpaném médiu. Tyto čerpadla jsou navíc osazena třícestným ventilem, umožňující čerpání nebo výtlak média zpět do jímky přes trysku, která zajišťuje částečné rozmíchání čerpaného média o menším objemu. Nerezovou míchací trysku je možné horizontálně a vertikálně natáčet. Systém odolné hnací hřídele je vybaven dvěma mechanickými ucpávkami, které jsou mazány a chlazeny stálou olejovou náplní. Jako doplňková ochrana mechanické ucpávky proti zanešení přítlačné pružiny a nečistotám slouží labyrint, který také snižuje hydrodynamickou kavitaci. Zesílená spirální skříň zaručuje dlouhou životnost. Oběžné kolo je vyrobeno z tvrdé otěruvzdorné litiny. Čerpadla jsou osazena nejnovějšími elektromotory Siemens v suchém provedení, které jsou vybaveny tepelnou ochranou proti přehřátí a přetížení.

Příslušenství čerpadla

Ovládací skříň
Ovládání čerpadel je řešeno pomocí originální ovládací skříně. Ta je standardně vybavena tepelnou ochranou, proudovou ochranou, čítačem provozních hodin, signalizací přehřátí motoru a režimem ovládání ručně / automaticky. Hlídání požadované hladiny v jímce může být řešeno plovákovým spínačem, ultrazvukovým čidlem napojeným na automatický spínač čerpadla nebo se čerpadla mohou ovládat ručně.

Ovládací skříň čerpadla - provedení:
PV – spouštění vypnuto/zapnuto (ovládáno ručně)
PU – spouštění ručně nebo automaticky (pro použití s ultrazvukovým snímačem)
PUM – spouštění ručně nebo automaticky (pro použití s ultrazvukem) se signálem pro předmíchání (zapnutí míchadla)
PV-SH – spouštění ručně (dvoutlačítkem) + zvuková signalizace havarijní hladiny houkačkou (pro použití s plovákovým spínačem nebo ultrazvukovým snímačem)

Možnost doplnění ovládací skříně o moduly:
U – ovládání ultrazvukem
SH – signalizace houkačkou
DO – dálkový ovladač spouštění
P – signalizace havarijní hladiny
SS – plynulý rozběh míchadla (SoftStart)
GSM – hlášení havarijní hladiny jímky (zaslání SMS na mobilní telefon)
DVP – ruční spouštění dvoutlačítkem na vzdáleném místě (ideální pro spouštění z výdejní plochy)

Příslušenství k ovládací skříni:
- Ultrazvukové čidlo
- Plovákový spínač
- Houkačka

Doplněk-modul ovládací skříně SoftStart – plynulý rozběh elektromotoru. Softstartér umožňuje měkké spuštění (rozběh) asynchronního elektromotoru, který eliminuje namáhání mechanických částí motoru (hřídele, atd.) a zabraňuje výkyvům napětí v distribuční síti. Softstartér je dokonalejší alternativou k zatím stále nejpoužívanějším rozběhům hvězda-trojúhelník. Vedlejší pozitivní účinky jsou snížení provozních nákladů a prodloužené servisní intervaly.

Výhody elektronického softstartéru:
- Hladké zapnutí čerpadla snižuje zatížení a opotřebení celého systému
- Omezení velkého záběrového proudu (abychom nemuseli instalovat větší jistič)
- Slouží k plynulému startu motoru, a tím podstatně spoří Vaši elektrickou energii při rozběhu
- Rozměr zařízení je mnohem kompaktnější než u klasických spínacích řešení (rozběh hvězda-trojúhelník)
- Redukce nákladů na údržbu a opravy minimalizací elektrického a mechanického zatížení při rozběhu čerpadla

Porovnání s dalšími výkonovými verzemi vertikálních čerpadel ORAMONT® PVO | PVOR | PVORM

tabulka_PVOR_oramont_CZ

Výrobce: ORAMONT® | Kvalitní česká čerpadla na kejdu a digestát | Made in Czech Republic

Vlastnosti čerpadel ORAMONT® PVORM:

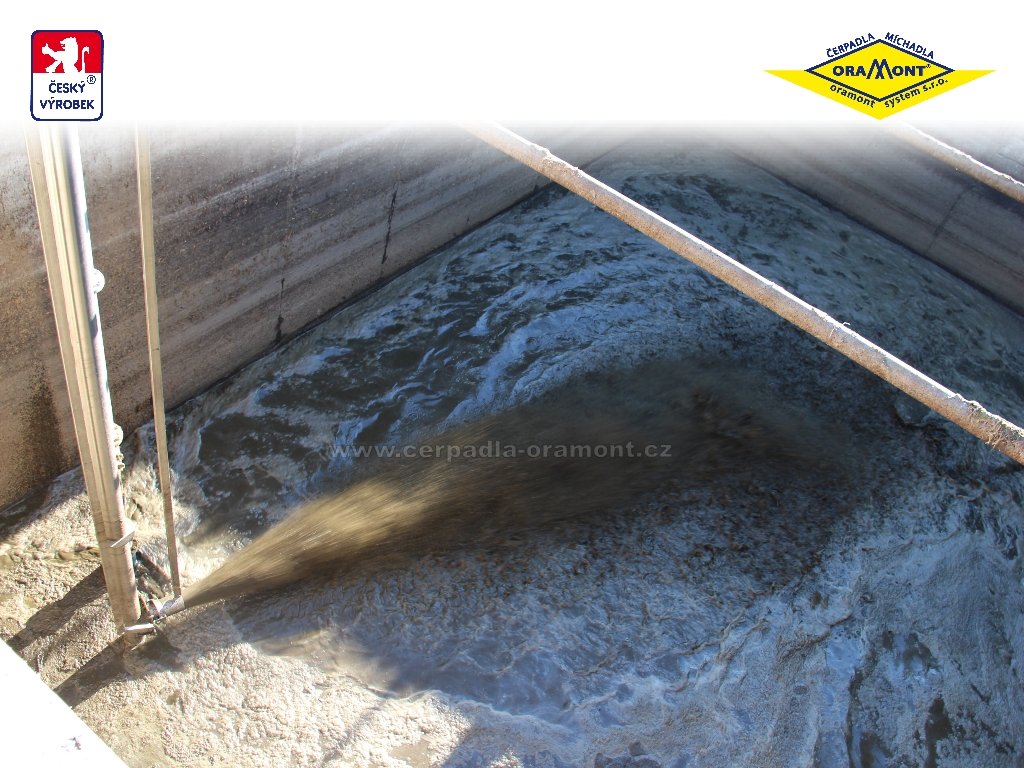

- Obsahuje nerezovou míchací trysku, která zajišťuje částečné rozmíchání čerpaného média o menším objemu
- Nerezová konstrukce čerpadla zaručuje maximální možnou odolnost proti působení agresivních látek
- Čerpadlo obsahuje řezací ústrojí a je schopné rozmělnit slámu a podobné částice v čerpaném médiu
- Upevňovací a trubní konstrukce je vyrobena z nerezové oceli, těleso čerpadla je z kvalitní litiny
- Proudová a tepelná ochrana elektromotoru + čidlo průsaku ucpávky (čidlo vlhkosti)
- Čerpadla jsou osazena nejnovějšími elektromotory Siemens s vysokou efektivitou
- Labyrint ORAMONT® chrání ucpávku proti zanášení a hydrodynamické kavitaci
- Řezací příruba zajití rozmělnění slámy a podobných částic v čerpaném médiu
- Ideální čerpadlo do přípravných nebo přečerpávacích jímek pod úrovní terénu

- Délka čerpadla je variabilní - 3m | 4m | 5m | 6m (nutná znát pro objednání)
- Na přání zákazníka lze ovládací skříň doplnit o elektronický softstartér

- Výtlačné hrdlo čerpadla v nerezové verzi o velikosti DN100
- Staráme se o naše produkty po celou dobu životnosti
- Spolehlivost díky robustní a kompaktní konstrukci
- Prodej | Opravy | Servis | Repas - přímo u výrobce
- Náhradní díly ORAMONT® vždy skladem
- Výjimečně velká průchodnost až 55mm
- Výkony čerpadel od 7,5kW do 18,5kW
- Jednoduchá instalace a obsluha
- Široká škála příslušenství
- Originální český výrobek
- Záruční doba 24 měsíců
- Servis do 48 hodin

Výkon motoru (?) 15 kW
Jmenovitý průtok (?) 150 - 300 m3/hod
Průchodnost čerpadlem (?) 50 - 70 mm
Napětí (?) 400 V
Velikost výtlačného hrdla (?) DN100
Výbava stroje (?) Řezací ústrojí, Ochranný labyrint, Ochranný systém hnacího ústrojí pomocí střižných kolíků
