Vertikální nerezové čerpadlo na kejdu a digestát ORAMONT PVORM18,5


  • 1 z 9


Výkon: 18,5kW | Průtok: 183,6m3/hod | Dopravní výška: 16m

Použití: čerpání hustých kapalin jako jsou kaly, hovězí kejda, digestát z bioplynových stanic, silážní vody, odpadní vody a podobné kapaliny s obsahem sušiny do 12%. Řezací ústrojí je schopné rozmělnit slámu a podobné součásti obsažené v čerpaném médiu.

Dostupnost Zvolte variantu Skladem Skladem Skladem Skladem
Varianta
Cena 181 500 Kč 193 600 Kč 205 700 Kč 217 800 Kč od 181 500 Kč / ks včetně DPH
150 000 Kč / ks 160 000 Kč / ks 170 000 Kč / ks 180 000 Kč / ks od 150 000 Kč
Značka ORAMONT®
Kategorie Vertikální čerpadla na kejdu a digestát s řezací přírubou a míchací tryskou
Záruka 2 roky


ORAMONT PVORM18,5 | Vertikální nerezové čerpadlo 18,5kW na kejdu a digestát

Výkonové parametry čerpadla ORAMONT PVORM18,5

Výkon: 18,5kW
Napětí: 400V
Proud:
38A

Průtok: Qn 183,6m3/hod (Qmax 235,8m3/hod)
Výtlak: Hn 16m (Hmax 25m)
Výtlačné hrdlo: DN100
Průchodnost: 55mm
Max.hloubka ponoru: 3-6m
Max. teplota kapaliny:
40°C

Kmitočet: 50Hz
Krytí: IP68
Krytí ovládací skříně: IP54
Třída izolace vinutí: F
Otáčky motoru: 1460 ot/min
Spouštění: Y/D nebo softstartér
Množství oleje: 2l
Délka kabelu:
10m
Hmotnost:
250-300kg

Typová řada: PVORM - typová řada vertikálních nerezových čerpadel s řezacím ústrojím, míchací tryskou a upínací konzolí.

Použití vertikálního nerezového čerpadla

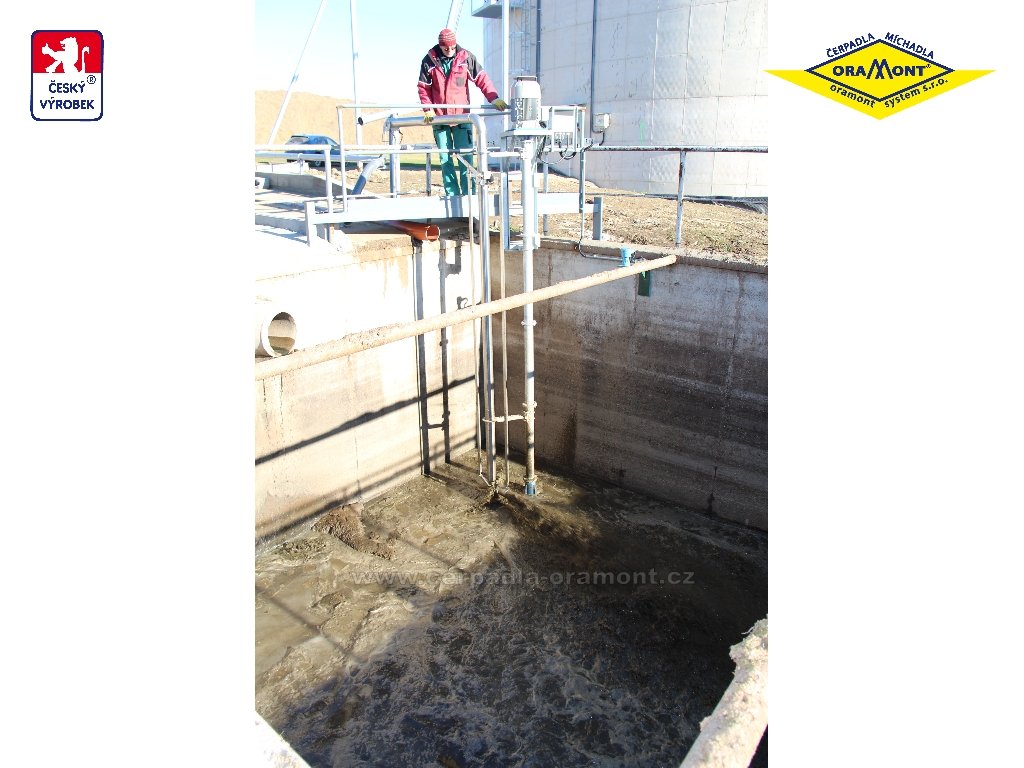

Na čerpání hustých kapalin a kalů. Vhodná jsou k čerpání hovězí kejdy, digestátu z bioplynových stanic a podobných kapalin s obsahem sušiny do 12%. Vertikální nerezové čerpadlo s řezacího ústrojím je ideální zejména do přípravných a přečerpávacích jímek pod úrovní terénu. Verze s míchací tryskou je vhodná k homogenizaci - rozmíchání malých jímek. Délka vertikálního čerpadla je variabilní (3-6m) a upravena dle potřeb zákazníka. Vertikální čerpadlo musí být pevně uchyceno k jímce.

Popis konstrukce

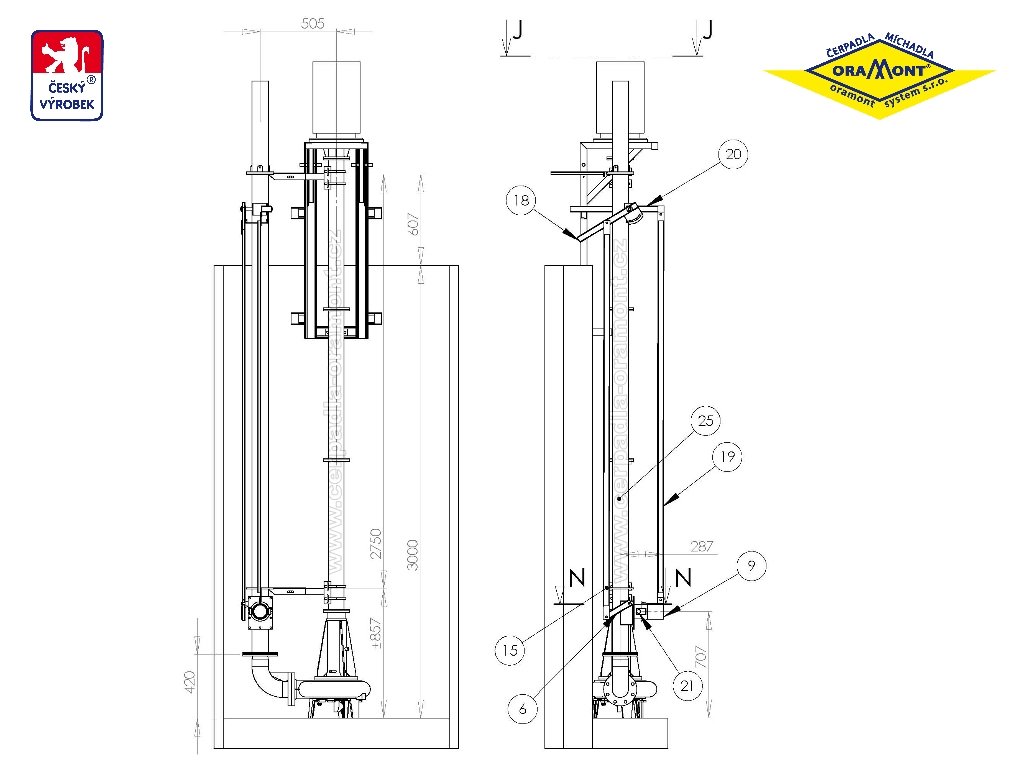

Nerezové vertikální čerpadlo pro husté kaly a kejdu je poctivý český výrobek firmy ORAMONT SYSTEM s.r.o. s robustní odolnou konstrukcí, která je vyrobena z nerezové oceli a litiny, což zaručuje maximální možnou odolnost proti působení čpavku a dalších agresivních látek vznikajících v kejdě a odpadních vodách. Nerezová vertikální segmentová čerpadla jsou vyrobena ve sloupovém provedení, kde elektromotor je v nadhladinové části jímky. Upevňovací a trubní konstrukce je z nerezové oceli. Typová řada vertikálních nerezových čerpadel PVORM je vybavena řezacím ústrojím, které je schopné rozmělnit slámu a podobné částice obsažené v čerpaném médiu. Tyto čerpadla jsou navíc osazena třícestným ventilem, umožňující čerpání nebo výtlak média zpět do jímky přes trysku, která zajišťuje částečné rozmíchání čerpaného média o menším objemu. Nerezovou míchací trysku je možné horizontálně a vertikálně natáčet. Systém odolné hnací hřídele je vybaven dvěma mechanickými ucpávkami, které jsou mazány a chlazeny stálou olejovou náplní. Jako doplňková ochrana mechanické ucpávky proti zanešení přítlačné pružiny a nečistotám slouží labyrint, který také snižuje hydrodynamickou kavitaci. Zesílená spirální skříň zaručuje dlouhou životnost. Oběžné kolo je vyrobeno z tvrdé otěruvzdorné litiny. Čerpadla jsou osazena nejnovějšími elektromotory Siemens v suchém provedení, které jsou vybaveny tepelnou ochranou proti přehřátí a přetížení.

Příslušenství čerpadla

Ovládací skříň
Ovládání čerpadel je řešeno pomocí originální ovládací skříně. Ta je standardně vybavena tepelnou ochranou, proudovou ochranou, čítačem provozních hodin, signalizací přehřátí motoru a režimem ovládání ručně / automaticky. Hlídání požadované hladiny v jímce může být řešeno plovákovým spínačem, ultrazvukovým čidlem napojeným na automatický spínač čerpadla nebo se čerpadla mohou ovládat ručně.

Ovládací skříň čerpadla - provedení:
PV – spouštění vypnuto/zapnuto (ovládáno ručně)
PU – spouštění ručně nebo automaticky (pro použití s ultrazvukovým snímačem)
PUM – spouštění ručně nebo automaticky (pro použití s ultrazvukem) se signálem pro předmíchání (zapnutí míchadla)
PV-SH – spouštění ručně (dvoutlačítkem) + zvuková signalizace havarijní hladiny houkačkou (pro použití s plovákovým spínačem nebo ultrazvukovým snímačem)

Možnost doplnění ovládací skříně o moduly:
U – ovládání ultrazvukem
SH – signalizace houkačkou
DO – dálkový ovladač spouštění
P – signalizace havarijní hladiny
SS – plynulý rozběh míchadla (SoftStart)
GSM – hlášení havarijní hladiny jímky (zaslání SMS na mobilní telefon)
DVP – ruční spouštění dvoutlačítkem na vzdáleném místě (ideální pro spouštění z výdejní plochy)

Příslušenství k ovládací skříni:
- Ultrazvukové čidlo
- Plovákový spínač
- Houkačka

Doplněk-modul ovládací skříně SoftStart – plynulý rozběh elektromotoru. Softstartér umožňuje měkké spuštění (rozběh) asynchronního elektromotoru, který eliminuje namáhání mechanických částí motoru (hřídele, atd.) a zabraňuje výkyvům napětí v distribuční síti. Softstartér je dokonalejší alternativou k zatím stále nejpoužívanějším rozběhům hvězda-trojúhelník. Vedlejší pozitivní účinky jsou snížení provozních nákladů a prodloužené servisní intervaly.

Výhody elektronického softstartéru:
- Hladké zapnutí čerpadla snižuje zatížení a opotřebení celého systému
- Omezení velkého záběrového proudu (abychom nemuseli instalovat větší jistič)
- Slouží k plynulému startu motoru, a tím podstatně spoří Vaši elektrickou energii při rozběhu
- Rozměr zařízení je mnohem kompaktnější než u klasických spínacích řešení (rozběh hvězda-trojúhelník)
- Redukce nákladů na údržbu a opravy minimalizací elektrického a mechanického zatížení při rozběhu čerpadla

Porovnání s dalšími výkonovými verzemi vertikálních čerpadel ORAMONT® PVO | PVOR | PVORM

tabulka_PVOR_oramont_CZ

Výrobce: ORAMONT® | Kvalitní česká čerpadla na kejdu a digestát | Made in Czech Republic

Vlastnosti čerpadel ORAMONT® PVORM:
- Obsahuje nerezovou míchací trysku, která zajišťuje částečné rozmíchání čerpaného média o menším objemu
- Nerezová konstrukce čerpadla zaručuje maximální možnou odolnost proti působení agresivních látek
- Čerpadlo obsahuje řezací ústrojí a je schopné rozmělnit slámu a podobné částice v čerpaném médiu
- Upevňovací a trubní konstrukce je vyrobena z nerezové oceli, těleso čerpadla je z kvalitní litiny
- Proudová a tepelná ochrana elektromotoru + čidlo průsaku ucpávky (čidlo vlhkosti)
- Čerpadla jsou osazena nejnovějšími elektromotory Siemens s vysokou efektivitou
- Labyrint ORAMONT® chrání ucpávku proti zanášení a hydrodynamické kavitaci
- Řezací příruba zajití rozmělnění slámy a podobných částic v čerpaném médiu
- Ideální čerpadlo do přípravných nebo přečerpávacích jímek pod úrovní terénu

- Délka čerpadla je variabilní - 3m | 4m | 5m | 6m (nutná znát pro objednání)
- Na přání zákazníka lze ovládací skříň doplnit o elektronický softstartér

- Výtlačné hrdlo čerpadla v nerezové verzi o velikosti DN100
- Staráme se o naše produkty po celou dobu životnosti
- Spolehlivost díky robustní a kompaktní konstrukci
- Prodej | Opravy | Servis | Repas - přímo u výrobce
- Náhradní díly ORAMONT® vždy skladem
- Výjimečně velká průchodnost až 55mm
- Výkony čerpadel od 7,5kW do 18,5kW
- Jednoduchá instalace a obsluha
- Široká škála příslušenství
- Originální český výrobek
- Záruční doba 24 měsíců
- Servis do 48 hodin

Výkon motoru (?) 18,5 kW
Jmenovitý průtok (?) 150 - 300 m3/hod
Průchodnost čerpadlem (?) 50 - 70 mm
Napětí (?) 400 V
Velikost výtlačného hrdla (?) DN100
Výbava stroje (?) Řezací ústrojí, Ochranný labyrint, Ochranný systém hnacího ústrojí pomocí střižných kolíků
